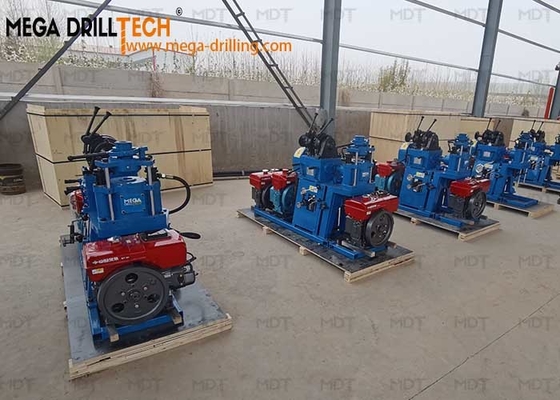

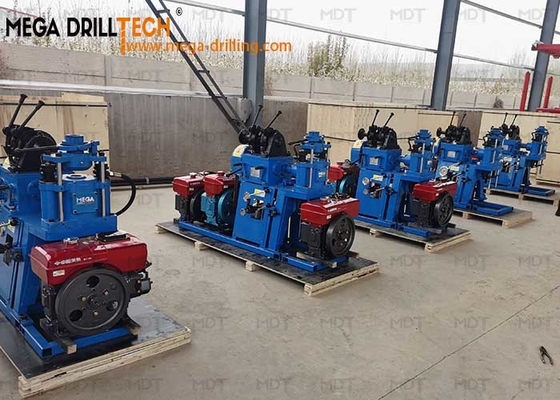

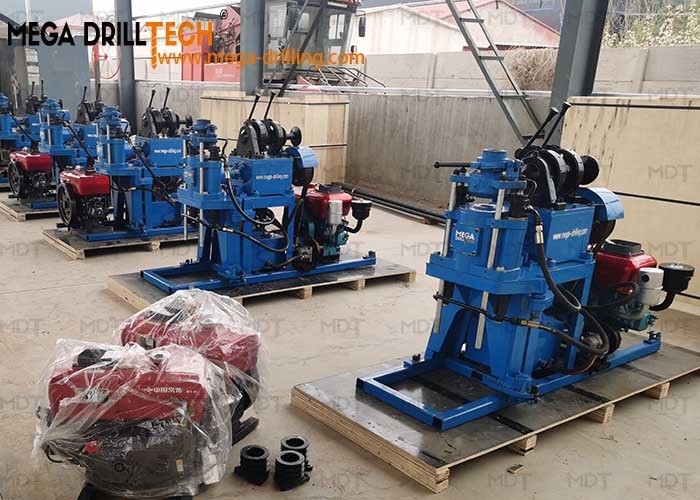

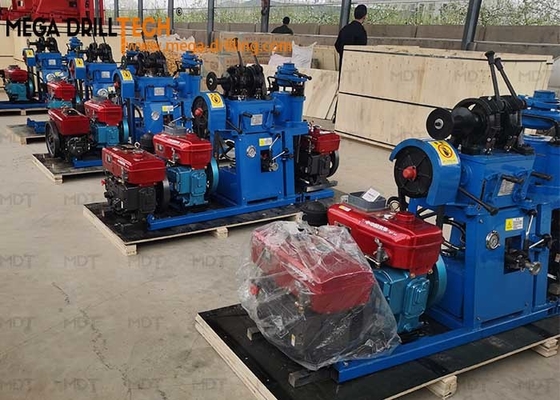

30m-50m Portable Drill Rig, piccola perforatrice portatile, macchina montain drillinbg, perforatrice zaino
L'impianto di perforazione è delle seguenti caratteristiche:
1. Parametri tecnici ragionevoli, grado di meccanizzazione più elevato e forza lavoro inferiore;
2. Adotta il meccanismo di alimentazione idraulica, con un funzionamento conveniente e una maggiore efficienza di perforazione;
3. La tavola rotante può essere rimossa dalla testa pozzo con il telaio anteriore, realizzando un'ampia area operativa.Può essere applicato a vari modi di perforazione;
4. È caratterizzato da struttura compatta, volume ridotto e peso leggero.Ha una maggiore disassemblabilità, che è conveniente per la rimozione, il montaggio o la riparazione;
5. Nella scatola della trasmissione è presente un meccanismo di trasferimento che aiuta a eseguire una rapida pulizia dei fori.
L'impianto di perforazione MDT-30 presenta le seguenti nuove funzionalità:
1. La scatola della trasmissione è dotata di una frizione a secco montata esternamente, caratterizzata da struttura compatta, funzionamento e manutenzione convenienti.
2. La tavola rotante è dotata di una coppia di ingranaggi conici a spirale montata in basso, che si caratterizza per un funzionamento stabile, una lubrificazione sufficiente e una maggiore durata di utilizzo;è direttamente collegato alla scatola della trasmissione ed è stato smontato il riduttore ausiliario (non installato), realizzando la struttura del compattatore;viene adottato un cilindro dell'olio Φ40, con peso più leggero;il mandrino è dotato di un morsetto a sfera e viene aggiunto un dispositivo di posizionamento della maniglia, rendendo il funzionamento più affidabile e più semplice;il peso del gruppo tavola rotante.è stato ridotto di quasi la metà.
3. Viene aggiunto un ingranaggio ad alta velocità (578 giri/min), applicabile alla carotatura con punta diamantata Φ76 quando si tratta di roccia dura.
4. Il supporto a sbalzo nel dispositivo a ingranaggi planetari del paranco è stato trasformato in una struttura a doppio supporto, aumentando la capacità di sollevamento e la durata.
5. Le specifiche.della sezione in acciaio della rastrelliera è stata migliorata, il che aumenta la rigidità complessiva e la resistenza del telaio.
| SN | Elementi | Parametri | |
| 1 | Parametri di base | Profondità di foratura | 30 m |
| Diametro del foro | 110 mm | ||
| Diametro del tubo di perforazione | 33,5 mm | ||
| Massa dell'impianto di perforazione (compreso il sistema di alimentazione) | 290kg | ||
| Dimensione (L×W×H) | 1510×600×1055 mm | ||
| 2 | Tavola rotante | Velocità di rotazione | 136, 338, 578 giri/min |
| Massimo.coppia | 350 N*m | ||
| Viaggio di alimentazione | 400 mm | ||
| Forza di alimentazione idraulica | 8000 n | ||
| Forza di sollevamento idraulica | 10000 n | ||
| 3 | Sollevare | Capacità di sollevamento | 4000 N |
| Velocità del filo del tamburo (2ndstrato) | 0,46, 1,15, 1,97 m/sec | ||
| Diametro del tamburo: | Ø90 mm | ||
| Diametro della fune metallica | Ø8 mm | ||
| Capacità/lunghezza della fune metallica | 18 m | ||
| 4 | Torre | Tipo | Singolo tubo d'acciaio senza saldatura |
| Altezza | 5,6 m | ||
| 5 | Macchina di potenza | Modello di motore | 185 N |
| Potenza nominale (12 ore) | 5,88 kW | ||
| Massimo.Potenza (1h) | 6,62 kW | ||
| Velocità di rotazione | 2200 giri/min | ||
| Peso netto | 48 kg | ||
