alta velocità portatile idraulica completa dell'alesatrice del suolo 2400rpm
Genere portatile idraulico completo di Rig Is A di perforazione MDT-2 di Rig Designed For Geological Exploration leggero nella regione isolata

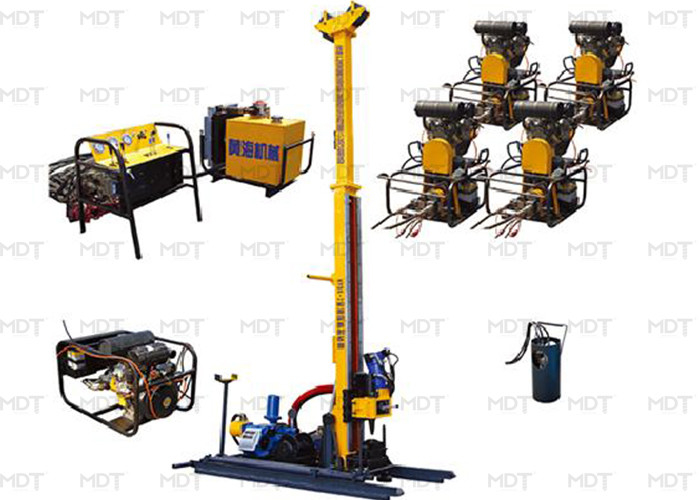

Piattaforma di produzione portatile idraulica piena di MDT-2/MDT-2A
Panoramica di I.General
La piattaforma di produzione portatile idraulica piena MDT-2 è un genere di impianto di perforazione leggero progettato per l'esplorazione geologica nella regione isolata difficile entrare. È pricipalmente adatto a perforazione del diamante con la linea tecnica di detorsolamento del cavo. L'impianto di perforazione consiste dell'unità motrice diesel, del circuito idraulico, del pannello di controllo, dell'albero, dell'argano principale, dell'argano del cavo, della testa del trapano, del sistema dell'alimentazione, del footclamp, ecc. L'impianto di perforazione è completamente idraulico per tutta la sua funzione di detorsolamento di superficie. La progettazione di stile di fissione fa l'impianto di perforazione in buon assemblability e in disassemblability, facilitanti il trasporto alla maggior parte delle aree inaccessibili. La struttura robusta più il sistema di controllo esatto assicura l'alta velocità di avanzamento e l'affidabilità eccezionale.
Ⅱ. Caratteristiche tecniche principali:
1. Modello capo completo del trapano ed idraulico. La rotazione capa del trapano è realizzata con quattro pompe idrauliche guidate da due motori diesel; ciò inoltre fa il sistema d'alimentazione del cilindro idraulico realizzare il suo colpo completo che si alimenta sia in più alto che in più a bassa velocità.
2. Con il buon dismantlability. L'impianto di perforazione è tipo adottato di spaccatura nella progettazione, compreso l'unità motrice, il serbatoio dell'olio idraulico, la piattaforma di manipolazione ed il meccanismo dell'operazione, cioè la sezione di perforazione. Così sono dentro leggeri e possono essere portati da potere animale o di forza lavoro. L'impianto di perforazione può applicarsi ed eseguito nello spazio stretto per la perforazione del foro a 45°-90° con la più forte adattabilità.
3. Forte adattabilità di tecniche. Oltre alla perforazione del diamante con la linea tecnica di detorsolamento del cavo, è nella forte adattabilità di tecniche. È applicabile per la perforazione ed il fabbisogno in foraggio di qualunque altro strato.
Ⅲ. Specifiche MDT-2
| Motore diesel | Modello | YC2108 |
| Potere | 33Kw (44HP) ×2 | |
| RPM stimato (prestabilire) | 2400rpm/min | |
| Capacità di perforazione | Bq | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Testa del trapano | RPM | Cambiamento 0-1200 giri/min. di Stepless di due spostamenti |
| Max. Torque | 900 N·m. (666lbf·ft) | |
| Capacità di Max. Lifting del fuso | 50 kN (11000 lbf) | |
| Max. Feeding Power | 25 kN (5500 lbf) | |
| Pompa primaria | Pompa idraulica Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. Con il carico che percepisce sistema. |
prima pompa: 67LPM a 25MPa seconda pompa: 43LPM a 20MPa terza pompa: 30 LPM a 20MPa 4rd pompa: 7 LPM a 20MPa |
| Capacità della gru principale | Sollevando forza (singolo cavo) | 20kN (4400lbf) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) | 84-165m/min (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,55 pollici) 14 millimetri | |
| Lunghezza del filo di acciaio | 30 m. (98.42feet) | |
| Capacità della gru del cavo | Sollevando forza (singolo cavo) | 800 chilogrammi (1760lb) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) | 96-255m/min (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,23 pollici) 6 millimetri | |
| Lunghezza del filo di acciaio | 500 m. (1640 piedi) | |
| Albero | Altezza dell'albero | 5 m. (16,4 piedi) |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù | |
| Rod Pull | 1.5m | |
| Colpo d'alimentazione | 1800 millimetri (5.9ft) | |
| Pompa di fango | Tipo | Tuffatore Triplex della pompa ricambiante |
| Modello | BW100 | |
| Altri | Peso (tipo della piattaforma) | 1500 chilogrammi (3306 libbre) |
| Dimensioni (L×W×H) | 3500×1500×1300mm (11.48×4.92×4.26ft) |

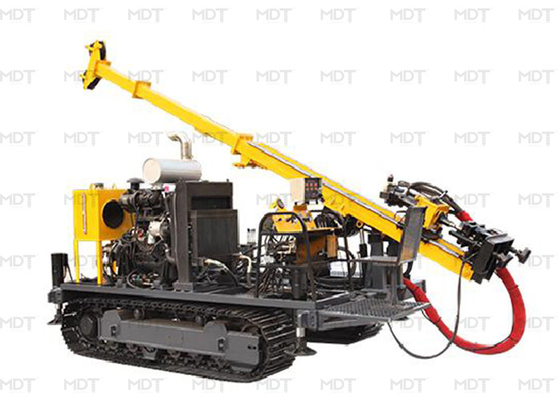

IV. specifiche di HYDX-2A
| Motore diesel | Modello | Cummins 4BTA3.9-C100 (turbo e tassa raffreddati ad acqua) |
| Potere | 74Kw (99HP) | |
| RPM stimato (prestabilire) | 2200rpm | |
| Capacità di perforazione | Bq | 500m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Testa del trapano | RPM | Cambiamento 0-1200 giri/min. di Stepless di quattro spostamenti |
| Max. Torque | 900 N·m. (666lbf·ft) | |
| Capacità di Max. Lifting del fuso | 50 kN (11000 lbf) | |
| Max. Feeding Power | 25 kN (5500 lbf) | |
| Pompa primaria | Pompa idraulica Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. Con il carico che percepisce sistema. |
prima pompa: 156LPM a 22MPa seconda pompa: 40LPM a 20MPa terza pompa: 13 LPM a 20MPa |
| Capacità della gru principale | Sollevando forza (singolo cavo) | 20kN (4400lbf) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) | 84-165m/min (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,55 pollici) 14 millimetri | |
| Lunghezza del filo di acciaio | 30 m. (98.42feet) | |
| Capacità della gru del cavo | Sollevando forza (singolo cavo) | 800 chilogrammi (1760lb) (tamburo nudo) |
| Velocita di sollevamento (singolo cavo) | 96-255m/min (tamburo nudo) | |
| Diametro del filo di acciaio | (a 0,23 pollici) 6 millimetri | |
| Lunghezza del filo di acciaio | 500 m. (1640 piedi) | |
| Albero | Altezza dell'albero | 6 m. (19,68 piedi) |
| Albero che regola angolo | 0°-90° | |
| Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù | |
| Rod Pull | 1.5m | |
| Colpo d'alimentazione | 1800 millimetri (5.9ft) | |
| Pompa di fango | Tipo | Tuffatore Triplex della pompa ricambiante |
| Modello | BW100 | |
| Altri | Peso (tipo della piattaforma) | 3500 chilogrammi (7716 libbre) |
| Dimensioni (L×W×H) | 5000×2200×1800mm (16.4×7.28×5.9ft) |
|
| Modo di trasporto | Cingolo |
