Campionatore SPT di perforazione Tuflok

Raccoglitore di nuclei SPT

SPT Split Tube Sampler design per eseguire il test di penetrazione standard (SPT) secondo BS 1377: Parte 9: 1990 e standard ASTM.L'adattatore per valvola a sfera superiore, un paio di cucchiai divisi e la scarpa SPT aperta compongono un campionatore a tubo diviso completo.Come optional è disponibile anche un fermo del cestello in acciaio.L'adattatore della valvola a sfera impedisce che i campioni vengano lavati via dal campionatore quando viene prelevato dal pozzo.È disponibile un cono di punta di 60 gradi o un'asta solida lunga con punta di 60 gradi per l'esecuzione di prove SPT (c) su ghiaia e materiale sfuso.Il collegamento a vite sull'adattatore superiore dipende dal tipo di aste di perforazione utilizzate per azionare il campionatore.Le canne più utilizzate sono 1-1/2" BS Whitworth, NWY Rod, BW o AW.

Il campionatore a provetta divisa standard è 2" (50,8 mm) OD x 1-3/8" (34,9 mm) ID x 18" (457 mm) / 24" (610 mm) di lunghezza.Per condizioni di guida pesanti, è disponibile il design "Tuflok" per impieghi gravosi.

Componenti:
1. Adattatore per valvola a sfera
2. Stelo pieno SPT
3. Cono nasale SPT
(2).Tubi divisi

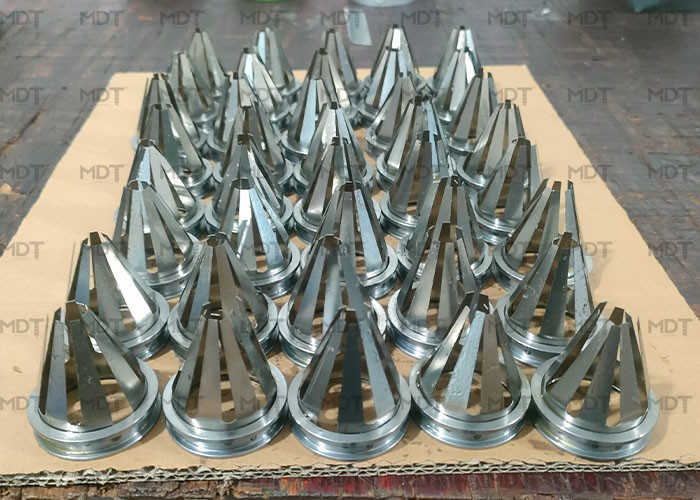

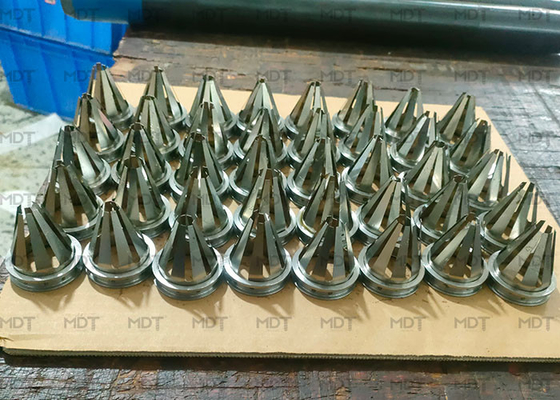

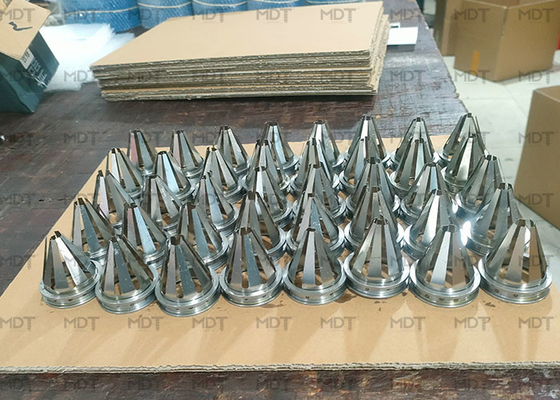

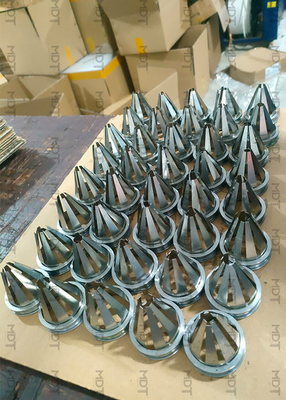

(3).Fermo cesto
(4).Scarpa SPT
